爱游戏体育网页版登录

BeNano系列纳米粒度及Zeta电位分析仪在Zeta电位测试过程中可以得到样品的带电符号（±）、平均Zeta电位值以及样品的Zeta电位分布信息。其中，Zeta电位分布虽然在实际应用中使用较少，但是可以通过Zeta电位分布得到不同带电种类颗粒的信息，即如果在一个样品中混有带电符号相同但是电荷密度明显不同的颗粒，在一个给定的电场下，颗粒将会同时出现具有明显区分度的电泳行为。在BeNano的慢场测试过程中，将对收集到的散射光信号进行处理得到频谱信息，频谱的分布对应Zeta电位的分布信息，这样就有可能通过Zeta电位分布区分不同带电颗粒的组分。

在这个实验中，我们选择了两个具有明显Zeta电位差别的样品，分别单独测试了他们的Zeta电位和混合后的Zeta电位。

一号样品是百特Zeta电位标准样品，平均Zeta电位是-41mV，测试结果如下：

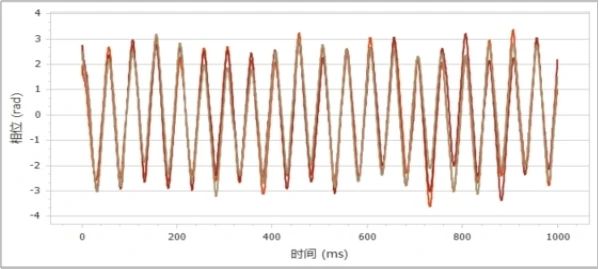

图1. Zeta电位标样相图

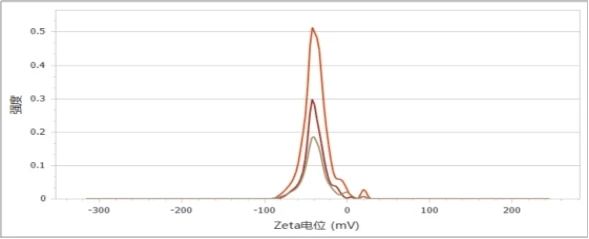

图2. Zeta电位标样电位分布图

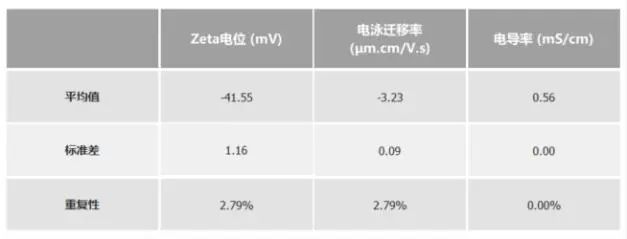

图3. Zeta电位标样结果

二号样品是纳米炭黑，平均Zeta电位-26mV。测试结果如下：

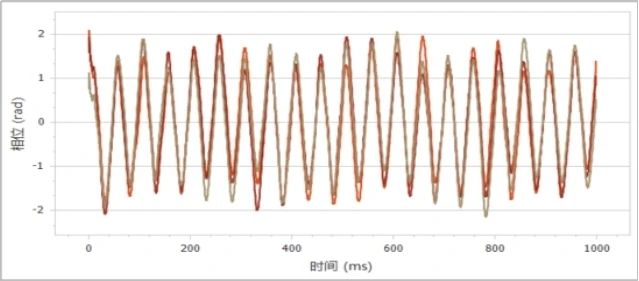

图4. 炭黑样品相图

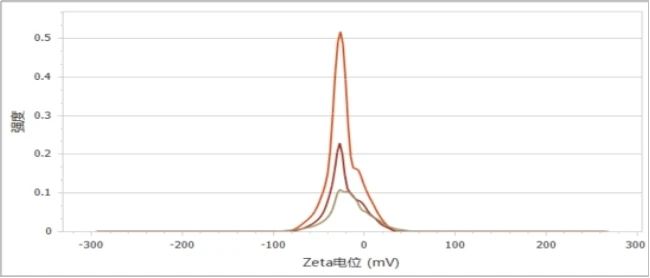

图5. 炭黑Zeta电位分布图

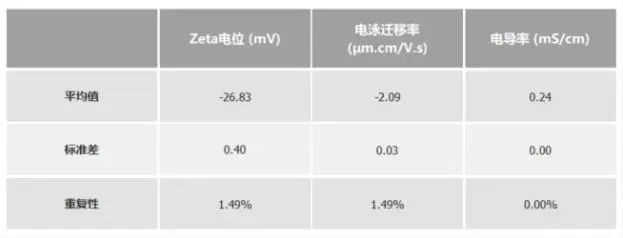

图6. 炭黑Zeta电位结果

通过以上结果，可以看到单独检测样品，两个样品都可以得到稳定的数据。将其混合后，检测如下：

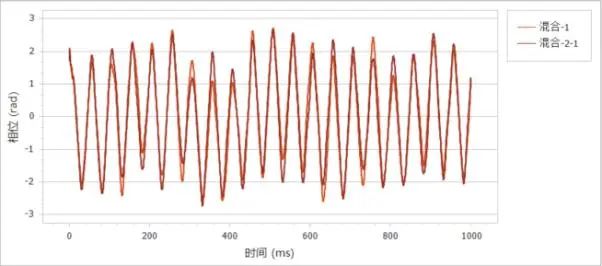

图7. 混合后样品相图

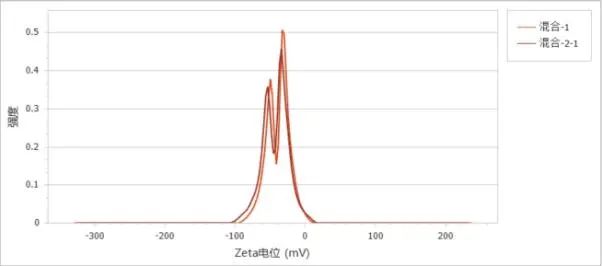

图8. 混合后样品Zeta电位分布图

图9. 混合后样品Zeta电位结果

通过结果可以看出混合后样品的平均Zeta电位为-32mV，位于两个样品Zeta电位之间，而通过混合后样品的Zeta电位分布图，可以明显看到两个Zeta电位分布峰，这是由于这两种颗粒的电泳速度不同造成的。BeNano软件中电泳光散射技术具有较好的分辨率，可以明显区分出混合样品中不同的带电组分。
